SGB11-RL系列卷鐵芯干式變壓器

【額定容量】：100-2500kva 【額定電壓】：10kv
【聯結組別編號】：Dyn11，Yyno

產品價格 ??￥

產品用途

　　高層建筑、商務中心、醫院，學校，鐵路，機場，商業中心，工廠，城市電網、劇院、賓館、隧道、地鐵、地下電站、實驗室、車站、碼頭、冶煉行業，等重要特殊場所。

全國24小時銷售熱線:13263317831

干式變壓器：依靠空氣對流進行冷卻，廣泛用于電站、工廠、醫院等幾乎所有電氣上。簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器，相對于油浸式變壓器，干式變壓器因沒有油，也就沒有火災、爆炸、污染等問題，故電氣規范、規程等均不要求干式變壓器置于單獨房間內。

干式變壓器的安全運行和使用壽命，很大程度上取決于變壓器繞組絕緣的安全可靠。繞組溫度超過絕緣耐受溫度使絕緣破壞，是導致變壓器不能正常工作的主要原因之一，因此對變壓器的運行溫度的監測及其報警控制是十分重要的。

技術規范

產品型式為H級、戶內、三相、雙繞組、非包封型（SGB）節能型干式變壓器

執行標準：GB1094.11-2007、GB/T10228-2008

電壓等級：6-35kV

容量范圍：30-3150kVA

額定頻率：50Hz

聯結組標號：Dyn11、Yyn0等

調壓方式：無勵磁調壓或有載調壓

絕緣水平：LI75 AC35/AC5

允許溫升：125K

局放水平：≤5pC

冷卻方式：AN/AF

型號特點

- 采用三維立體卷鐵心，三相平衡，不產生三次諧波，節電效果顯著

- 采用H級絕緣系統，主絕緣為C級的NOMEX絕緣紙，耐熱，阻燃性能好，防火等級高

- 高壓繞組采用餅式結構，低壓繞組采用箔式結構，繞組端部漏抗小，抗短路能力強

- 產品發熱低，散熱條件好且絕緣耐熱等級高，使產品允許長期過載20%運行，器身整體經二次真空壓力浸漆及固化，使產品防潮防腐，局放小，安全可靠

- 產品壽命期后容易分解，不污染環境

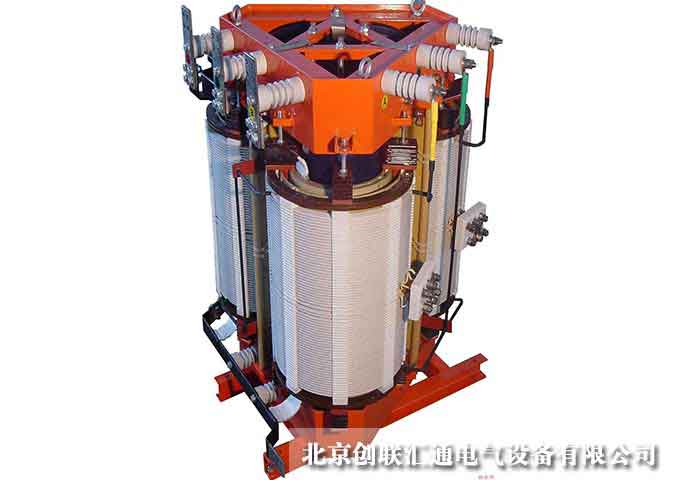

產品圖片

產品參數

10KV級SCB11-RL-RL系列卷鐵心干式變壓器主要性能參數:

型號	額定容量（KVA）	聯接組標號	電壓組合（KV）			空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
型號	額定容量（KVA）	聯接組標號	高壓	分接范圍	低壓	空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
SCB11-RL-100	100	Yyn0 Dyn11	10 6.3 6	±5% ±2×2.5%	0.4	360	1370	0.6	4.0
SCB11-RL-125	125					420	1620	0.6
SCB11-RL-160	160					480	1860	0.6
SCB11-RL-200	200					550	2210	0.5
SCB11-RL-250	250					640	2410	0.5
SCB11-RL-315	315					800	3030	0.5
SCB11-RL-400	400					895	3480	0.4
SCB11-RL-500	500					1055	4260	0.4
SCB11-RL-630	630					1180	5200	0.3	6.0
SCB11-RL-800	800					1400	6080	0.3
SCB11-RL-1000	1000					1610	7100	0.3
SCB11-RL-1250	1250					1900	8460	0.25
SCB11-RL-1600	1600					2230	10240	0.25
SCB11-RL-2000	2000					2775	12620	0.2
SCB11-RL-2500	2500					3275	14990	0.2

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
