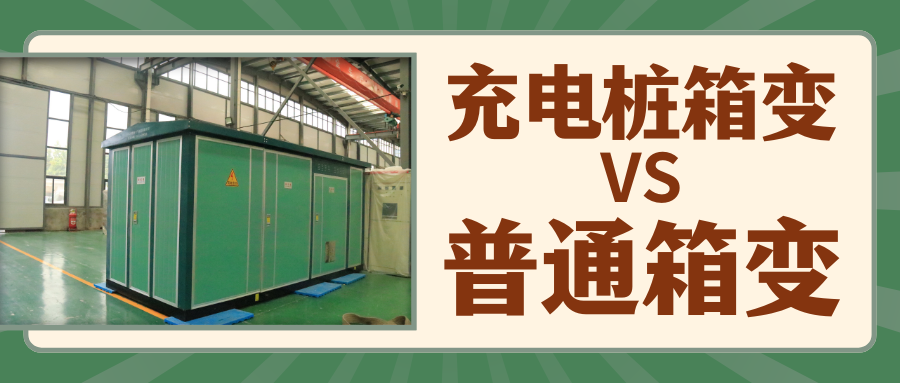

充電樁箱變和普通箱變的區別有哪些？

普通箱變作為最為常見的一種箱式變電站，主要服務于常規的用電場景，如居民小區、商業中心、工廠企業等。它的設計旨在滿足這些場所相對穩定、可預測的用電負荷需求，為人們的日常生活和生產活動提供持續的電力支持。而充電樁箱變，則是專門為電動汽車充電設施而設計的箱式變電站，隨著電動汽車的普及，它在城市的街頭巷尾、停車場、高速公路服務區等地方越來越常見，肩負著為電動汽車快速、高效充電的重任。
區別一：應用場景
普通箱變主要服務于常規用電場景，如居民小區、商業中心、工廠企業等。這些場景的用電負荷變化相對平穩，普通箱變可以根據長期積累的經驗和數據進行合理的容量配置和設計，以滿足常規用電需求。
而充電樁箱變則專為電動汽車充電場景而生。電動汽車充電時，尤其是快速充電時，功率需求大且波動明顯。例如，一輛電動汽車在快速充電時，功率可能瞬間達到幾十甚至上百千瓦，而且充電時間不固定，可能在白天，也可能在晚上，這種高功率短時沖擊、多電壓等級輸出以及隨機波動大的用電特性，與普通箱變所服務的常規用電場景有著本質的區別。
區別二：內部構造
充電樁箱變和普通箱變?cè)趦?nèi)部構造上，有相同的核心組成部分，都包括高壓進線柜、計量柜、出線柜和電力變壓器，低壓側也都配備進線柜、出線柜等基礎設備。不過，它們的低壓側無功補償裝置有著很大的差別，充電樁箱變采用 SVG（靜止無功發生器），普通箱變則使用傳統電容補償（靜態補償）。
傳統電容補償就像是一個 “固定容量的水桶”，在負荷穩定的情況下，它通過預先安裝的固定電容組，能夠較好地補償無功功率，提升功率因數。比如在居民小區夜間用電低谷時，負荷穩定，傳統電容補償可以有效發揮作用?？墒牵坏┯龅截?fù)荷突變的情況，就像快充樁啟動時，它的短板就暴露出來了。由于水桶容量（即補償容量）無法及時調整，就可能出現 “水不夠” 的欠補償問題，導致功率因數降低，影響用電效率；或者出現 “水溢出” 的過補償問題，同樣會對電網造成不良影響。
而 SVG 則如同一個 “智能水泵”，它能實時監測電網的無功需求，借助電力電子器件 IGBT，以極快的速度（響應時間≤5ms）調節補償容量，精準地匹配負荷變化。當有電動汽車快速充電，出現瞬間大電流沖擊時，或是多個充電樁同時切換充電模式，負荷發生波動時，SVG 都能迅速做出反應，保持電網功率因數穩定在 0.95 以上，確保充電樁穩定運行。
從具體技術參數對比來看，傳統電容補償響應速度是秒級的，因?yàn)樗柰ㄟ^接觸器投切電容組，反應相對遲緩；補償精度方面，由于是固定容量，誤差在 ±10%；而且它還容易與電網諧波發生諧振，若要解決這個問題，就需額外加裝濾波器。SVG 的響應速度達到毫秒級，能實現實時調節；補償精度很高，誤差≤±2% ；還具備主動抑制諧波的能力，能將總諧波失真度（THD）控制在＜3%，這是傳統電容補償難以企及的。
在實際應用中，根據不同的需求選擇合適的箱變至關重要。如果將普通箱變用于充電樁場景，可能會導致電壓不穩定、功率因數降低等問題，影響電動汽車的充電效率和設備壽命，甚至對電網造成不良影響。而在常規用電場景中使用充電樁箱變，又會造成成本的不必要增加，因?yàn)槌潆姌断渥儾捎玫南冗M(jìn)技術和設備在常規場景中無法充分發揮其優勢，反而增加了建設和維護成本。
